SC е структура за заключване на плъгина

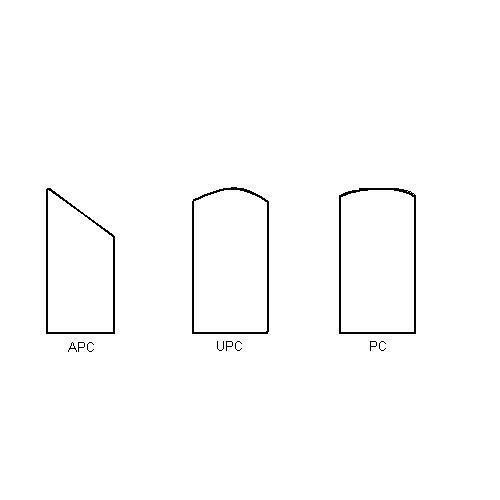

Основната разлика между UPC и APC се състои в лечението на крайните лица на фекулата. Крайната повърхност на UPC е самолет с определена кривина, докато крайната страна на APC е 8 степен наклонена равнина.
Няколко често срещани конектори за оптични влакна (ST, SC, LC, FC) и разликата между PC, APC и UPC:
1. Няколко общи конектора за влакна (ST, SC, LC, FC)
1. FC-type конектор за оптични влакна: Външният метод за усилване е метален ръкав, а методът на закрепване е обратен закопчалка. Обикновено се използва от страна на ODF (най-често се използва върху разпределителната рама)
2. SC тип конектор за оптични влакна: конектор за свързване на GBIC оптичен модул или обикновен фиброви трансивър, черупката му е правоъгълна, а методът на закрепване е тип брач без въртене. (Най-често използвани на рутер комутатора)
3. ST тип конектор оптични влакна: обикновено се използва в оптични влакна разпределение рамка, черупката е кръгла, и методът на закрепване е обратен. (За 10Base-F връзка конекторът обикновено е ST тип. Често се използва в рамките за разпространение на оптични влакна)
4. LC-тип конектор за оптични влакна: конектор за свързване на модул SFP, който е изработен от удобен модулен механизъм за блокиране на крикове (RJ). (Често се използват маршрутизатори)
2. Разликата между оптичен адаптер PC, APC и UPC
Общи оптични конектори в лабораторията включват главно FC /PC и FC/APC. FC тук се отнася до контактор на ферула, който е метален ръкав, изработен от стомана (разликата между конектор за оптични влакна и кабел конектор е метална текстура, и конектор кабел е предимно изработени от мед за добра проводимост; и конектора на оптични влакна Няма електрическа проводимост, и мед е мека, скъпа и ръждясала).
За конектори, които са всички метални, тези две съкращения често се игнорират. Например FC/PC може да се нарича обикновено PC, докато APC се отнася до FC/APC.
Pc се отнася до физически контакт, който също е близък контакт. Според разликата в доходност, конекторите са разделени на PC, SPC, UPC и APC. КХП се отнася до супер физически контакт, а UPC се отнася до ултрафизичен контакт.
Стандартите на PC, SPC и UPC индустрията предвиждат загубата на възвръщаемост от -35dB, -40dB и -50dB съответно (Загуба на доход се отнася до това колко светлина се отразява от крайният лице на конектора. Колкото по-малка е загубата на възвръщаемост, толкова по-добре. Разбира се Можете да кажете, че колкото по-голяма е загубата на възвръщаемост, толкова по-добре, независимо от отрицателния знак отпред). По принцип, различни конектори не могат да бъдат смесени, но крайните фибри лица на PC, SPC и UPC са всички плоски, а разликата се крие в качеството на шлайфане. Затова смесена връзка на pc, SPC и UPC няма да се образува постоянна връзка към конектор. Физически щети.
APC е напълно различен. Нейната крайна лицето е земята на ъгъл 8 градуса за намаляване на отражението. Неговата загуба на печалба в индустрията е -60dB. Конекторът APC може да се свърже само с ККП. Тъй като структурата на APC е напълно различна от тази на компютъра, ако се използва фланец за свързване на тези два конектора, лицето на края на конектора ще бъде повредено. Начинът за свързване на APC към компютър: Реализирайте чрез джъмпер на компютър с APC преобразуване. Друго нещо, което трябва да се отбележи, е, че конекторът APC обикновено е зелен (и жълтото влакно е само едномоден влакно), а човешкото око може да види наклона на лицето на края на фибри. Обикновено конекторът за pc е син.
Ето защо, за да се избегне объркването на използването на конектори по време на експеримента (за да се избегне увреждане на входните портове на спектрометъра), в бъдеще, когато купуваме лазери, джъмпери и т.н., ние трябва да се изисква от производителите да предоставят APC конектори.
FC/PC FC/UPC FC/APC може да се смесва, сигналът затихване няма да бъде много голям, според националния стандарт, загубата на вкарване трябва да бъде по-малка от 0.5dB. Приложението зависи главно от типа на адаптера. Обикновено FC се използва за odf рамка, SC се използва за оптичен порт на оборудване, и ST се използва за LAN и радио и телевизия.
